后丁香大橋一、三、四號橋均為連續鋼箱梁橋，跨徑布置分別為38+61+38m，38+61+61+48m，48+61+38m。主橋?yàn)閱蜗淙�室鋼箱��，其橋面板為正交異性板結構。

鋼箱梁中心線處梁高3.1125m，一、四號橋全寬19.8m，三號橋全寬21.3m，底板寬11.362m，本橋處于超高漸變段中，橋面板橫坡為2.0~4.0%。頂推總重約5500t。

鋼箱梁采用累積拼裝頂推法施工，拼裝分為兩總拼場地，第一個為第一聯鋼箱梁3#墩與5 #墩之間，長度50米，寬23米，面積920平方米 ；第二個為三聯和四聯中間的17#墩和19#墩之間，長約65米，寬約24米，面積約1560平方米。臨時墩布置兩種，一種為陸地臨時墩，一種為承臺臨時墩。在每座橋的邊墩附近布置陸地臨時墩，在中墩承臺上對稱布置承臺臨時墩。利用拼裝平臺和臨時墩完成鋼箱梁的拼裝和頂推。一號橋共布置4組12個臨時墩，包括2組共4個陸地臨時墩，以及2組共8個承臺臨時墩；三四號橋頂推在除14#、18#、21#橋墩之外的主墩上各布置4套頂推設備作為臨時墩。在14#、21#橋墩上各布置4臺千斤頂。在18#主墩上布置2套頂推作為臨時墩L0。另外在三號橋區域布置陸地臨時墩L1，在四號橋區域布置陸地臨時墩L1’。每座橋頂推均在頂推方向前端做前導梁。導梁全長25m。導梁與鋼箱梁之間焊接。導梁由鋼板加工成工型，兩工型截面中心距18.8m，對齊鋼箱梁邊腹板。兩工字雙肢通過橫向桁架連接。導梁重約40t。

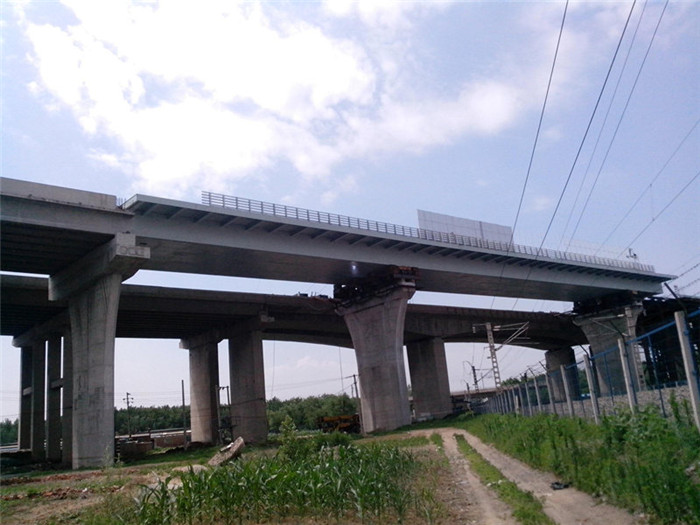

圖1：沈陽后丁香工程安裝

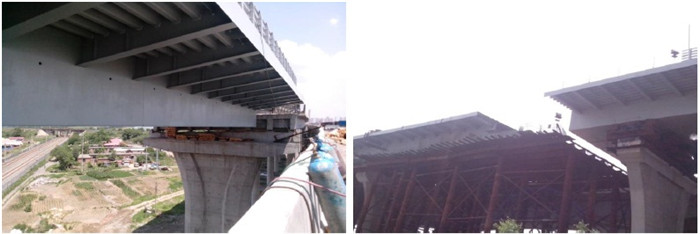

圖2：沈陽后丁香工程安裝

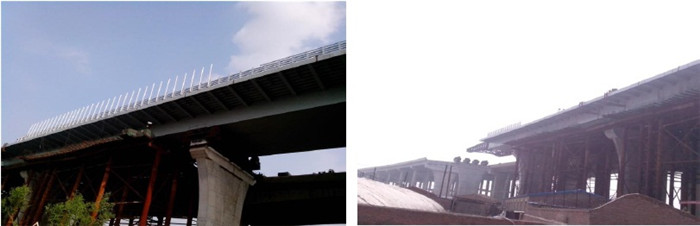

圖3：沈陽后丁香工程安裝
