此項目是臨潼王坡溝南橋橋梁工程，其主體結構為上承式鋼管混凝土拱橋，兩側各布置兩孔13.5m等高度連續鋼箱梁引橋，主橋拱肋跨徑132m，引橋及拱上立柱跨徑布置為2×13.5＋12+16×8＋12＋2×13.5m。大橋按分幅設置，兩幅起止樁號均為K4+666.096-K4+884.116。主橋立柱為0.8×0.8m方鋼柱（后期造型為框架墩），引橋橋墩為1.5×1.5m鋼筋混凝土方柱框架墩，分聯支墩為2×2m鋼筋混凝土方柱框架墩，橋臺采用樁接蓋梁輕型橋臺。全橋主梁為等截面鋼箱梁，跨徑分別為13.5m、12m及8m。橋面單幅寬度19.4m，兩幅凈距0.5m，橋梁全寬39.3m。

根據王坡溝南橋工程結構特點及兩岸實際地形，我們公司確定了懸索吊裝系統的布置：確定吊裝索跨為75m＋262m＋80m。北岸塔架設于0號橋臺臺后37.096m處，索塔中心樁號為K4+629m，塔高37.287m,后拉索水平夾角為27.0932°，0號臺與塔架之間場地經平整壓實后作為拱肋、立柱和鋼箱梁的起吊場地，預制好的拱肋、立柱、箱梁節段通過軌道平車橫移至天線下方起吊。南岸塔架設于22號橋臺臺后6.884m處，索塔中心樁號為K4+971m，塔高35.287m，后拉索水平夾角為24.9353°。索塔采用M型萬能桿件組拼成空間桁架結構，塔頂設置型鋼分配梁來支撐鋼索座滑輪。

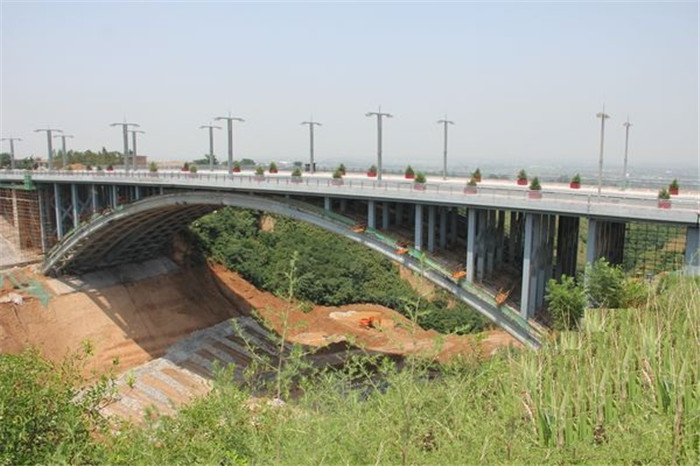

圖1：王坡溝安裝現場

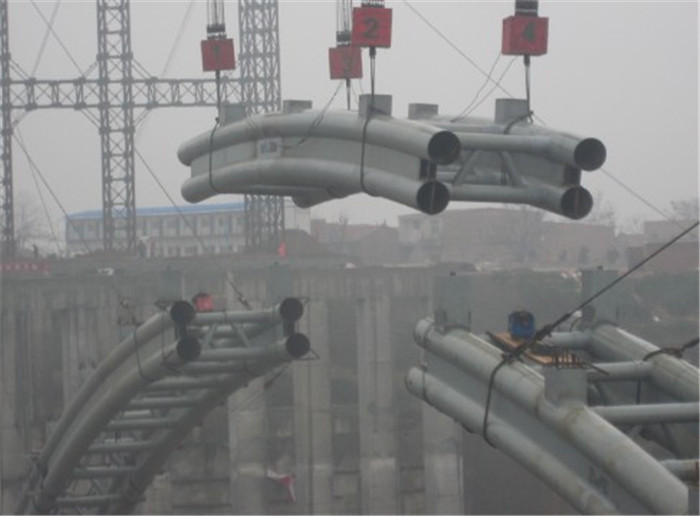

圖2：王坡溝安裝現場

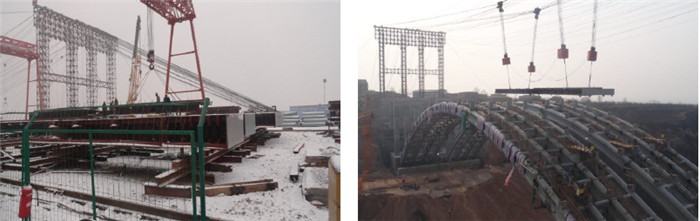

圖3：王坡溝安裝現場
