西咸新區灃東新城車城西路市政工程

查看：5134 　發稿日期：2019-04-02 11:28:48

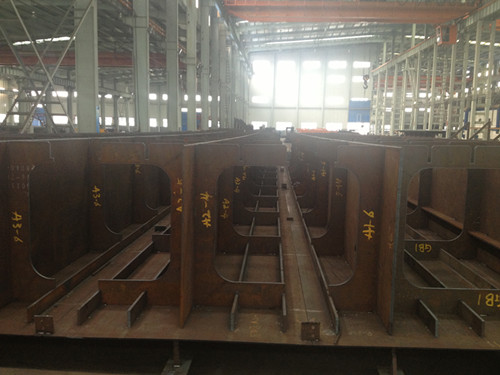

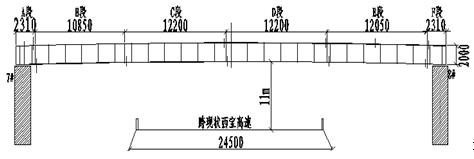

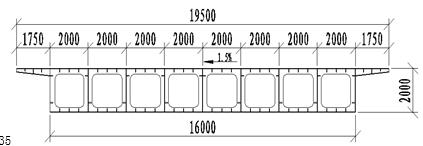

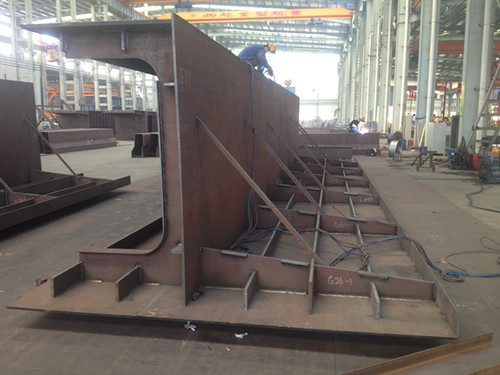

本工程為西咸新區灃東新城車城西路與西寶高速交叉處立交主線橋，其主線橋為1孔52米單跨簡支鋼箱梁，分左右兩幅設計。單幅鋼箱梁采用單箱多室直腹板箱梁，梁高2.0米，頂板寬19.5米，每室寬2.0米，懸臂1.75米，底板寬16米，懸臂端部高0.18米，根部高0.35米。梁體橫向等高，腹板鉛直，梁底設調平鋼板。 圖：車城西路市政工程制作現場
